一、用途

本油水隔離器與壓力效驗器、精密壓力表配套使用，用于計量、維修及生產，一家檢定氧氣與壓力表和其他禁油壓力表。

二、工作原理與結構

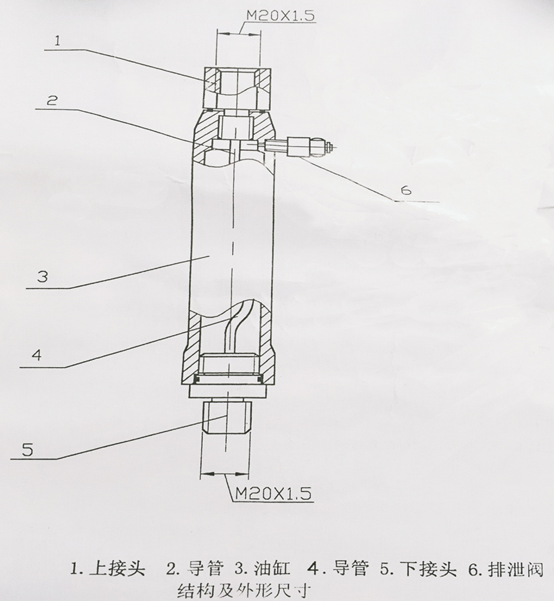

利用水和油的比重不同，互不相溶，并根據液體傳壓原理。隔離器內先注入水，油經導管（4）進入油缸（3），油缸內水和油分層，經壓力效驗器使油壓轉換成水壓，經導管（2）來檢定禁油壓力表。其結構見圖。

三，技術數據

1.工作壓力： 0~40 MPA

2.接頭尺寸：M20 X1.5

三、驗收與保管

1.客戶收到裝箱油水隔離器后，應先檢驗包裝箱是否完整，如有損傷，應立即查明原因。

2.開箱后檢查油水隔離器外觀是否完好，使用說明書，出廠合格證是否齊全，如有短缺應立即通知我廠。

3.油水隔離器應儲藏在環境溫度+5~35~C ，相應溫度不大于80% 的室內，空氣中不應含有腐蝕性的有害氣體。

五．安裝與使用

1.使用前必須用清水清洗隔離器，并注滿清水，其方法如下：

將清水從上接頭（1）注入，當水從下接頭（5）流出時，整個隔離器充水完畢。

2. 將充水的隔離器擦干，使下接頭（5）接入檢驗器上，同時關閉檢驗器單向閥，上接頭（1）接被檢儀表。接完后打開單向閥，緩慢加壓，測定被檢儀表。

3.檢定時，耗水量接近于隔離器的容水量時（容水量約為85毫升）即應補充清水。其步驟為關閉效驗器單向閥門，擰松排泄閥（6）（約2~3圈）從上接頭（1）徐徐加入清水，當從排泄處有油水混合液流出時，即補水完畢，然后擰緊排泄閥。

4.對上接頭（1）上口處應經常進行檢查，如發現有油，應立即停止使用，擰下上接頭（1），用清油劑將隔離器清洗干凈，再將上接頭(1)擰緊，注滿水后再繼續工作。

5隔離器用完后，將其取下，直立存放，避免油液污染導管（2）內壁孔。

六、維護與修理

1.每次用完后，應檢查上接頭（1）處是否有油，如發現有油，應清洗隔離器。清洗時擰掉上接頭（1），用清油劑將隔離器里里外外清洗干凈，不允許有油漬。

2，使用中如發現泄漏，應擰緊與檢驗器及被校表后連接外，若擰緊后還不密封，可更換密封墊即可密封。
