概述

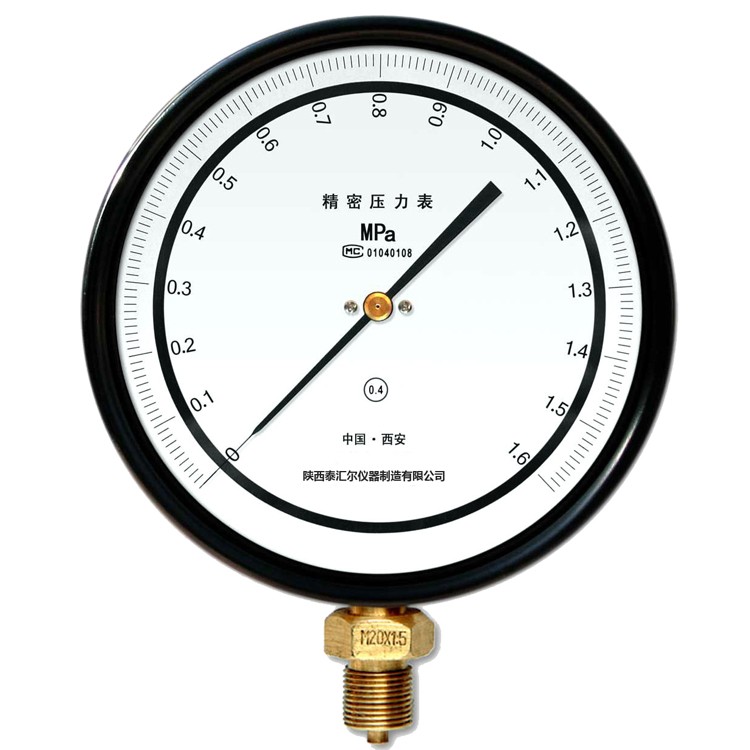

       精密壓力表由測壓系統、傳動機構、指示裝置和外殼組成。精密壓力表的測壓彈性元件經特殊工藝處理，使精密壓力表性能穩定可靠，與高精度的傳動機構配套調試后，能確保精確的指示精度。精密壓力表主要用來校驗工業用普通壓力表，精密壓力表也可在工藝現場精確的測量對銅合金和合金結構鋼等材質無腐蝕性、非結晶、非凝固介質的壓力。精密壓力表在標度線下設置有鏡面環(A型B型)，在使用中讀數更清晰精確。

工作原理

       精密壓力表的工作原理是:當被測介質的壓力作用于彈性元件后，使其產生彈性變形-位移，經拉桿帶動傳動機構放大，由指示裝置指示被測壓力。

       精密壓力表按精度分為:0.25%,0.4%

技術參數

主要技術指標:

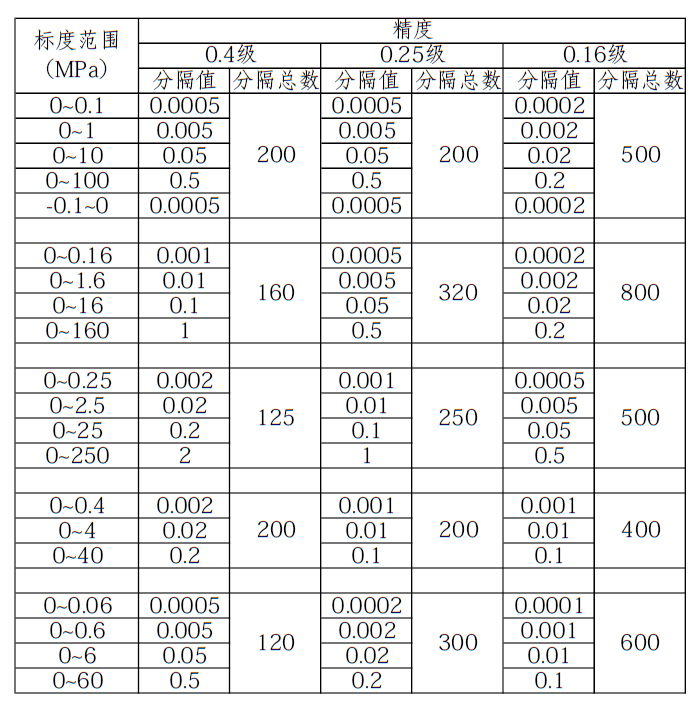

1、精密壓力表測量范圍、精確度等級

2、型號、彈簧管材料、測量范圍MPa、精確度等級、結構特點

3、精密壓力表使用環境條件:5~40℃，相對濕度不大于80%，且環境震動和壓力源的波動對儀表的精確讀數無影響。

4、精密壓力表溫度影響:使用環境溫度如偏離20±3℃(A型)或20±2℃(B型)時，則須考慮溫度附加誤差0.4%/10℃

5、精密壓力表重量:1kg(A型) 1.4kg(B型)

特點參數

●YB150中壓精密壓力表選用德國進口彈簧管部件制造

● 壓力傳導部件采用銀焊工藝

● 儀表盤面為MPa刻度值直接讀取

● 精度等級0.25% 0.4%

● 雙層鏡面表盤

● 設有度盤調零裝置

● 鐵噴塑表殼

● 銅合金內機部件

● 測量范圍-0.1至60MPa

型號：

YB150

YB150A 帶調零裝置

YB150B 帶鏡面

YB150C 帶調零裝置和鏡面

YB150Z 軸向

YB150ZQ 軸向帶前邊

測量范圍分類

精密壓力表的測量范圍分類:

1、微壓表(指儀表測量上限值小于0.1MPa的儀表)

2、低壓表(指儀表測量上限值在0.1MPa[包括0.1MPa]到6MPa[包括6MPa]的儀表)

3、中壓表(指儀表測量上限值在10MPa[包括10MPa]到60MPa[包括60MPa]的儀表)

4、高壓表(指儀表測量上限值大于60MPa到160MPa[包括160MPa]的儀表)

5、超高壓表(指儀表測量上限值大于160MPa的儀表)

用處以及它的組成

1、由測量系統、指示部分和表殼部分等組成。

2、測量系統--由接頭，彈簧管和齒輪轉動機構等組成。

3、由被測介質的壓力作用，使彈簧管的末端(自由端)相應地產生位移，借助連桿帶動機構中的扇形齒輪產生一角位移，而使齒輪軸得以偏轉傳給指示部分。

4、指示部分由分度盤、鏡面和指針等組成。由指針將齒輪軸的偏轉值相應地在分度盤上指示出被測介質的壓力值。

5、表殼部分由表蓋、表玻璃和罩殼等組成。表蓋的下端設有供調整零位用調零裝置，以保持零值和讀數的準確性。

使用后校準

校準的基本要求校準應滿足的基本要求如下:

1、環境條件校準如在檢定(校準)室進行，則環境條件應滿足實驗室要求的溫度、濕度等規定。校準如在現場進行，則環境條件以能滿足儀表現場使用的條件為準。

2、儀器作為校準用的標準儀器其誤差限應是被校表誤差限的1/3~1/10。

3、人員校準雖不同于檢定，但進行校準的人員也應經有效的考核，并取得相應的合格證書，只有持證人員方呆出具校準證書和校準報告，也只有這種證書和報告才認為是有效的。
